Montage und Vertrieb seit 1997

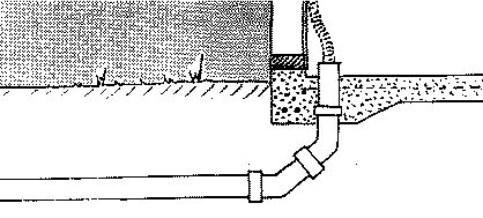

Schutzrohr zu freistehenden Gebäuden (z.B. Garage ) Abzweige und Steuerleitung
Schutzrohr zu
freistehenden
Gebäuden

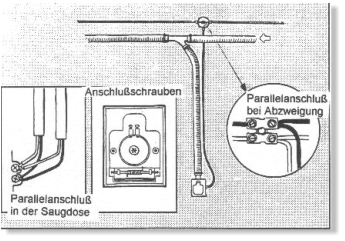

Parallelanschluss der
Steuerleitungen entweder an
der Saugdose oder am
Abzweig in einer
Verteilerdose
Kabel In Verteilerdosen
entweder mit Wagoklemme,
Lüsterklemme oder Leitungen
verlöten und isolieren.
.
eMail g.wiessner@t-online.de
Tel. 03431 612040
Fax 03431 612000
Einkehrleiste (VacPan) Kunststoff weiß
falscher 90° Bogen
nur an Saugdose !
langer 90° Bogen richtig
Abzweige und Bögen mit starrem PVC Kleberohr (Uni®Flex ist identisch zu verlegen !)
Abzweig richtig
Abzweig muss zur Seite zeigen
Abzweig muss zur Seite zeigen
Abzweig richtig
Abzweig muss zur Seite zeigen
Abzweig falsch
nicht in Fieß-
richtung der Luft
